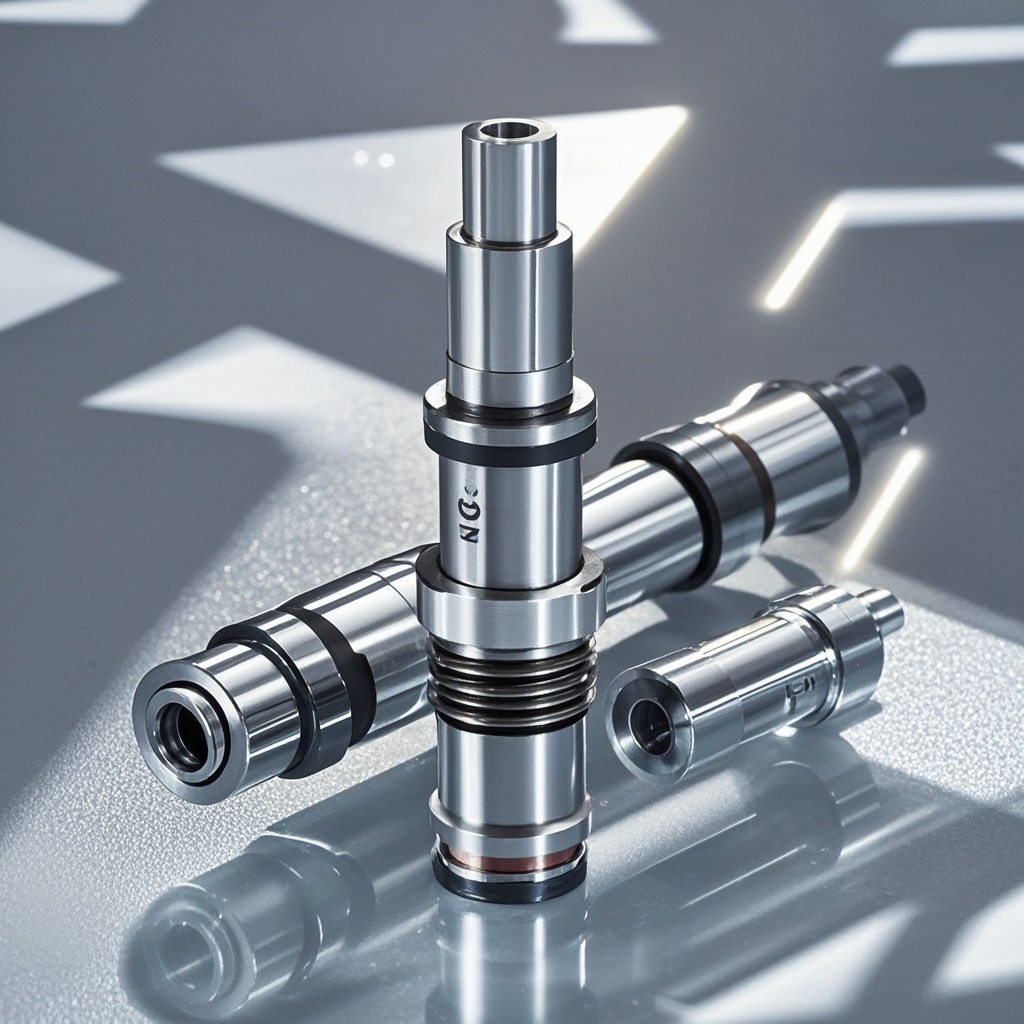

挖掘机阀阀芯的重要性
挖掘机阀阀芯在挖掘机液压系统中起着至关重要的作用。首先，阀芯的加工精度直接影响到挖掘机的操作性。例如，多路阀里面的阀体和阀芯配合间隙非常关键，设计要求阀芯和阀体的加工精度是正负一微米。如果配合间隙偏大，会造成挖机掉臂；间隙过小易造成动作卡顿。
其次，阀芯对挖掘机的性能有着决定性影响。例如主溢流阀作为一种压力控制阀，其阀芯若出现故障，会导致全车动作无力等问题。当阀芯内部被杂质堵住，流量就会相应变小，从而导致溢流压力变小，最终导致挖机动作慢，影响效率。若阀芯磨损，也需要更换。
每个阀芯都有对应的油口溢流阀，流量较大时，阀芯会打开分流一部分液压油，以达到泄压保护液压系统的作用。当油口溢流阀的阀芯出现磨损、堵塞、卡滞现象时，会导致对应动作卡顿、无力。
此外，挖掘机多路阀上的大小臂阀芯、挖斗阀芯、左右行走阀芯、旋转阀芯等主要控制着挖掘机的几个主要动作。当某个阀芯磨损或被杂质堵塞后，阀芯打开通过的流量较小，对应动作速度就会变慢。
综上所述，挖掘机阀阀芯的加工精度和良好状态直接关系到挖掘机的操作性和性能，是挖掘机液压系统中不可或缺的关键部件。
加工技术与挑战
精度要求高
挖掘机阀阀芯的加工精度要求极高，孔径公差需在 0—0.002mm，直线度为 0.02mm，粗糙度为 0.2μm。这样的高精度要求对挖掘机的性能有着至关重要的影响。首先，极小的孔径公差确保了阀芯与阀孔之间的配合紧密程度，能有效防止液压油泄漏，保证液压系统的压力稳定。如果孔径公差超出范围，可能会导致液压油泄漏量增加，降低系统压力，使挖掘机的动作变得迟缓无力。其次，良好的直线度保证了阀芯在阀孔内的运动顺畅，减少摩擦阻力，提高阀芯的响应速度和控制精度。若直线度不佳，阀芯在运动过程中可能会受到不均匀的阻力，导致动作卡顿，影响挖掘机的操作性能。而低粗糙度的表面可以减少液压油在阀芯与阀孔之间的流动阻力，提高液压系统的效率，同时也能延长阀芯的使用寿命。
物理变形难题
挖掘机阀组由于是组装式结构，为解决阀片之间的渗油问题，两头螺母的压力经过严格计算。但这也造成了阀片的轻微物理变形。为了解决这个问题，在加工阀芯孔时预先留了 0.08mm 的量进行精整加工。这种方法是基于对阀组物理特性的深入理解和精确计算。通过预留一定的加工余量，可以在一定程度上抵消阀片的变形对阀芯孔精度的影响。在精整加工过程中，可以根据实际情况对阀芯孔进行精细调整，确保其满足高精度的要求。例如，可以采用珩磨加工方法，通过去除最少加工余量来改善孔的尺寸精度、圆度、直线度、圆柱度和表面粗糙度。同时，设计专用的成型珩磨刀，选用金刚石材料，根据不同的加工阶段调整刀具的粒度与密度，以实现对阀芯孔的精确加工。
加工工艺详解
工艺确定与刀具选用
珩磨加工方法具有诸多优势。首先，采用珩磨工艺加工可以通过去除最少加工余量而极大地改善孔和外圆的尺寸精度、圆度、直线度、圆柱度和表面粗糙度。设计的成型珩磨刀是专用刀具，在刀具前头加了一段导向头，在刀柄上使用万向接头与主轴连接。这种设计在机床主轴旋转时会有一定限制的浮动，使得在磨削时刀具能顺着工件的预孔进行均匀加工，降低了对工件的定位要求。刀具的材料选用金刚石，具有硬度高、耐磨性好的特点。每把刀的粒度与密度不同，针对阀芯孔的留量，设计了四把成型珩磨刀，前三把为切削余量用，第四把为精整用，能够满足不同加工阶段的需求。
夹具设计与分析
从阀组的形状、重量和后期批量生产等方面考虑，夹具的设计至关重要。此夹具使用单个圆锥销定位，这是一种创新设计。工作片阀芯孔两头有一个大于阀芯孔的台阶孔，此处是装密封圈用，利用此处特点进行阀芯孔孔定位。工件使用单个圆锥销定位时容易倾斜，为了解决这个问题，将圆锥销做成活动的，中间为空孔，有利于珩磨刀从其通过。同时，利用一板做定位套，在其底部使用弹簧，当阀组中的工作片压上圆锥销时，工件的重量大于弹簧，圆锥销下降，工件与夹具的滑动板接触，圆锥销上的圆锥面就与阀片密封圈孔重合，限制了工件只能围着圆锥销旋转，不会发生倾斜。在珩磨时，珩磨刀会带动阀片有一定的摆动，弹簧会把圆锥销顶起，与工件进行密切接触，防止产品报废或刀具受损。为了解决旋转问题，发现阀组两头有四个安装脚比其它阀片突出，于是在滑动板上做了两个槽。对于阀组的移动，选择使用丝杆传动，丝杆是宽螺纹，在移动中的工件的力量和圆锥销下弹簧的阻力不小。其原理是手柄转动，丝杆旋转，带动滑动板移动，滑动板底部用钢珠传动减少阻力，带动工件移动，工件通过圆锥销的圆锥面把圆锥销下压，当到下一个要加工的阀芯孔时，圆锥销在弹簧的推力下上升并进行定位。
设备选用
选择半自动立式钻床 Z5140 是因为它在多个方面具有优势。其工作台要符合能装下设计好的工装夹具；行程要有足够的长，包括工件的长度、刀具的长度以及刀具与机床连接用的万向头的距离；符合珩磨时低速的要求，能实现稳定的自动进给切削；还有良好的冷却系统。此机床操作、性能都很不错，完全能满足批量生产需要，其快换的莫氏 3 号主轴更适合珩磨刀的互换。
试加工过程
工装安装
首先，把工装横放在钻床的工作台面上，把有把手的一头放置在机床右侧。接着，把莫氏 3 号柄的顶尖装入主轴，利用顶尖对准工装上圆锥销内孔，使其与机床主轴同心，然后锁紧工装，最后取下顶尖。
刀具装入与工件放置
抬上工件，使其两安装脚放入槽中，工件的第一片阀与圆锥销重合。把万向头装入主轴，使用木锤或铜棒轻轻敲紧，再把第一号刀具装进万向结，再摇动机床工作台上升，把珩磨刀前端的导向部分放入阀芯孔。
参数调整
调整主轴转速、进给速度和行程，摆正好冷却喷头和防油罩。需要根据具体的加工要求和刀具特性来调整这些参数，以确保加工过程的稳定性和精度。例如，主轴转速的选择要考虑刀具的材料和直径，以及工件的材料和硬度。进给速度则要根据加工余量和表面粗糙度的要求来确定，过快的进给速度可能会导致刀具磨损加剧和表面质量下降，而过慢的进给速度则会降低加工效率。行程的调整要确保刀具能够完全覆盖阀芯孔的加工范围，同时避免与夹具和工件发生碰撞。
启动加工
当刀具调整好后，打开反转开关，珩磨开始。在加工过程中，要密切观察刀具的磨损情况和工件的表面质量，及时调整参数或更换刀具。冷却开关要保持打开状态，以确保加工过程中的温度控制在合理范围内，防止刀具过热和工件变形。同时，要注意安全，避免发生意外事故。
通过以上试加工过程，可以对挖掘机阀阀芯的加工工艺进行验证和优化，为批量生产提供可靠的技术支持。
总结与展望
挖掘机阀阀芯加工工艺在挖掘机液压系统中具有举足轻重的地位。其高精度的要求、复杂的加工技术以及精心设计的夹具和设备选用，共同确保了挖掘机的性能和操作性。
在创新方面，采用珩磨加工方法，结合专用的成型珩磨刀和独特的夹具设计，有效解决了加工过程中的难题。这种创新不仅提高了加工效率，还保证了加工质量，为挖掘机行业的发展提供了有力的支持。
展望未来，随着科技的不断进步，挖掘机阀阀芯加工技术有望在以下几个方面取得进一步的发展：
首先，加工精度将不断提高。随着先进制造技术的发展，如纳米加工技术的应用，阀芯的孔径公差、直线度和粗糙度等指标有望进一步优化，从而提高液压系统的性能和可靠性。
其次，智能化加工将成为趋势。通过引入人工智能、机器学习等技术，实现加工过程的自动化控制和优化，提高加工效率和质量稳定性。例如，利用传感器实时监测加工过程中的参数，自动调整刀具的进给速度和主轴转速，以适应不同的加工条件。
此外，新材料的应用也将推动加工技术的发展。新型的刀具材料和工件材料将不断涌现，具有更高的硬度、耐磨性和耐腐蚀性，能够满足更高要求的加工需求。
最后，绿色加工将受到更多关注。在加工过程中，将更加注重节能减排和环境保护，采用更加环保的冷却剂和加工工艺，减少对环境的影响。
总之，挖掘机阀阀芯加工工艺的不断创新和发展，将为挖掘机行业的持续进步提供坚实的技术支撑，推动挖掘机向更加高效、智能、环保的方向发展。
青州市合硕机械有限公司
青州市合硕机械有限公司在挖掘机阀阀芯加工领域拥有丰富的经验和专业的技术。公司致力于为客户提供高质量的挖掘机阀阀芯产品，以满足不同客户的需求。
公司拥有先进的加工设备和技术，能够确保阀芯的加工精度和质量。例如，采用数控机床进行加工，孔径公差可控制在极小范围内，直线度和粗糙度也能达到高标准要求。同时，公司还注重技术创新，不断引进新的加工工艺和技术，以提高生产效率和产品质量。
在生产过程中，青州市合硕机械有限公司严格控制每一个环节，从原材料的采购到成品的检验，都有严格的质量控制体系。公司选用优质的原材料，确保阀芯的性能和耐用性。在加工过程中，严格按照工艺要求进行操作，确保每一个阀芯都符合高标准的质量要求。
此外，公司还注重售后服务。如果客户在使用过程中遇到问题，公司会及时提供技术支持和解决方案，确保客户的设备能够正常运行。
如果您有挖掘机阀阀芯的加工需求，欢迎与青州市合硕机械有限公司联系。我们将竭诚为您提供优质的产品和服务。
